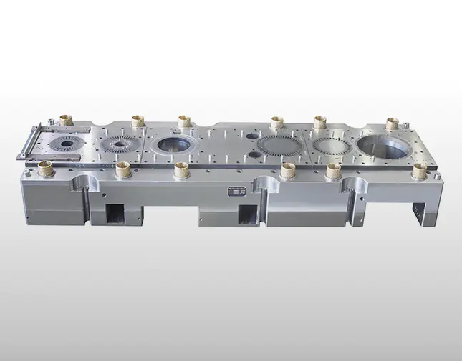

Прогрессивная матрица для листового металла: как она улучшает производство сердечников двигателя

В производстве двигателей эффективность штамповки напрямую влияет на стоимость. А прогрессивная штамповка листового металла предназначен для крупносерийного производства таких деталей, как статоры и роторы. В отличие от однооперационных штампов, требующих перемещения заготовки между прессами, прогрессивный штамп выполняет несколько резов и форм за один ход.

Для пластин сердечника двигателя это имеет значение. Статоры имеют сложную форму с пазами, выемками и центральными отверстиями. Роторам необходимы отверстия для вала и балансировочные прорези. Выполнение всего этого за один проход через прогрессивную матрицу листового металла экономит время и уменьшает количество ошибок при обработке.

Как работает прогрессивная игральная кость

Основная идея проста. Полоса металла подается в матрицу. На каждой станции происходит своя операция. Одна станция пробивает пилотные отверстия. Другой вырезает внешнюю форму. Другой пробивает щелевые отверстия. Конечная станция отделяет готовую деталь от несущей полосы.

Хорошо спроектированная прогрессивная матрица для обработки листового металла выполняет все эти этапы без перемещения полосы на другой станок. Регистрация между станциями осуществляется пилотными пинами. Каждая часть оказывается идентичной предыдущей.

Для сердечников двигателей точность прогрессивной штамповки листового металла определяет, насколько хорошо укладываются пластины. Если положения пазов различаются хотя бы на 0,05 мм, зазоры в сердечнике будут неравномерными. Утечки магнитного потока. КПД двигателя падает.

Почему сердечники двигателей нуждаются в прогрессивных инструментах

В небольших двигателях могут использоваться простые составные матрицы. Большие производственные циклы требуют чего-то более быстрого. Прогрессивная матрица для листового металла работает со скоростью от 100 до более 1000 ходов в минуту. Это означает тысячи ламинаций в час.

Когда вы производите миллионы сердечников двигателей в год, эти цифры имеют значение. Первоначальная стоимость прогрессивного штампа для листового металла выше, чем более простого инструмента. Но стоимость одной детали намного ниже. Отходы материала сокращаются, поскольку матрица эффективно размещает детали.

Еще одним преимуществом является постоянство. Ручное обращение вносит разнообразие. Прогрессивная штамповка листового металла исключает человеческий фактор. Один и тот же механизм подачи ленты работает одинаково в каждом цикле.

Выбор материала и раскладка

Стальная полоса для сердечников двигателей поставляется в бухтах. Прогрессивная матрица для листового металла должна быть рассчитана на обработку конкретной ширины и толщины вашего материала. Направление волокон также имеет значение. Некоторые конструкции двигателей требуют обрезки пластин в определенной ориентации.

Вложенность означает, как детали располагаются по ширине полосы. Однорядная прогрессивная высечка листового металла режет одну деталь за один ход. Двухрядная матрица режет два. Некоторые приложения используют три или четыре строки.

Многорядное размещение увеличивает производительность без увеличения скорости печати. Но это также делает прогрессивную матрицу листового металла шире и сложнее. Балансировка сил между несколькими полостями требует тщательного проектирования.

Операции на кристалле для сердечников двигателей

Современные инструменты для изготовления сердечников двигателей позволяют делать больше, чем просто вырезать фигурки. Прогрессивная матрица для листового металла также может автоматически укладывать пластины. Каждая пластина слегка повернута или смещена, чтобы распределить места сварки или сбалансировать сердцевину.

Клепка внутри штампа является обычным явлением. Прогрессивная матрица листового металла пробивает небольшой блокировочный элемент на каждом слое. Когда слои укладываются, эти блокировки соединяются друг с другом. Сердечник сохраняет свою форму без отдельной сварки или склеивания.

Некоторые конструкции прогрессивных штампов из листового металла включают изоляционную вставку паза. Другие добавляют функции перекоса для уменьшения крутящего момента. Чем больше операций выполняется внутри матрицы, тем меньше требуется вторичной обработки.

Что влияет на срок службы инструмента

Стальную полосу, которую вы штампуете, сложно обрабатывать. Кремниевая сталь, обычно используемая в сердечниках двигателей, является абразивной. Прогрессивная матрица для листового металла, работающая с этим материалом, будет постепенно изнашиваться на режущих кромках.

Материал штампа и покрытие имеют значение. Твердосплавные вставки служат дольше, чем инструментальная сталь. Покрытия, такие как TiCN или AlTiN, уменьшают трение и противостоят истиранию. Прогрессивная матрица для листового металла, предназначенная для крупносерийного производства, должна использовать эти усовершенствования.

Правильная смазка продлевает срок службы матрицы. Прогрессивная матрица для листового металла имеет тонкую пленку штамповочного масла, которая уменьшает трение между полосой и оснасткой. Слишком мало масла вызывает натирание. Слишком большое количество создает беспорядок и может повлиять на последующие процессы.

Когда следует рассмотреть возможность использования индивидуальных прогрессивных инструментов

Не каждое ядро двигателя нуждается в полноценном прогрессивном кристалле. Для прототипов или очень небольших объемов может быть достаточно более простого инструмента. Но как только годовой объем превысит 50 000 единиц, прогрессивная штамповка листового металла становится экономически эффективной.

Точка безубыточности зависит от сложности детали, стоимости материалов и оплаты труда. Хороший поставщик инструментов может помочь вам рассчитать кроссовер. Они также могут изготовить прогрессивную матрицу для обработки листового металла, масштабируемую от пробных серий до серийного производства.

Персонализация здесь является нормой. Не существует двух одинаковых конструкций двигателей. Ваша прогрессивная матрица для листового металла будет изготовлена ​​специально с учетом геометрии вашей детали, прессового оборудования и целевых объемов. Вот почему очень важно работать с опытным изготовителем штампов. Они преобразуют ваш чертеж двигателя в инструмент, который надежно работает в течение миллионов циклов.
